방수 아스콘
방수 아스콘(불투수)
교량을 지키는 선택 — 국내 최초 PG82-34 불투수 방수 포장 공법
- 특허 제10-1924793호 외 37건 보유
- NET 재난안전 신기술 제2018-6호
- 한국도로공사 신기술마켓 등록
01
Overview
개발 배경
국내 사계절 기상조건과 중차량 하중 증가에 대응하는 고성능 교면포장 기술의 필요성이 증대됨에 따라 ㈜지케이테크는 독자적인 SIS 고분자 개질 기술 연구 착수하였으며, 국내 최초로 SIS 기반 PG82-34 등급을 상용화 하였습니다.
공법 정의
SIS(Styrene-Isoprene-Styrene) 고분자 개질제 기반 불투수 방수 아스팔트 혼합물 공법으로, 고온 소성변형 저항과 극저온 균열 저항을 동시에 실현한 교면포장 솔루션입니다.
- GMA 방수층 공극률 0.9% 이하
- 공용성 등급: PG 82-34
02
Features
개질제 — SIS 고분자 개질재
SIS 블록 공중합체 기반의 점탄성(탄성력, 부착성)을 향상시킨 고성능 아스팔트 바인더를 개발하여 공용성 등급을 개선(PG82-34)하였습니다.
기존 공법 대비 차별성
| 구분 | PSMA(방수층 설치) | Guss 공법 | GMA 방수(지케이테크) |
|---|---|---|---|
| 시공 단계 | 7단계 | 7단계 | 5단계 |
| 시공시간 | 기준 | 기준 + 10% | 작업시간 20%이상 단축 |
| 특수장비 | 불필요 | 구스 교반기 필요 | 불필요 |
| 시공 온도 | 일반 | 약 240℃ | 약 180℃(50℃↓) |
| 불투수 성능 | 보통 | 불투수 | 불투수 |
| PG 등급 | PG76-22 | PG82-22 | PG82-34 |
03
Performance

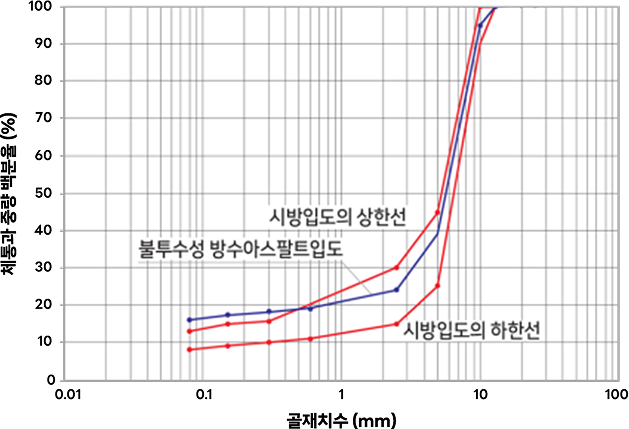

골재 입도
기존 공극률 입도를 불투수 입도로 개선하고, 세립분 함량을 증대하여 국내 최초 불투수 방수 혼합물을 상용화하였습니다.

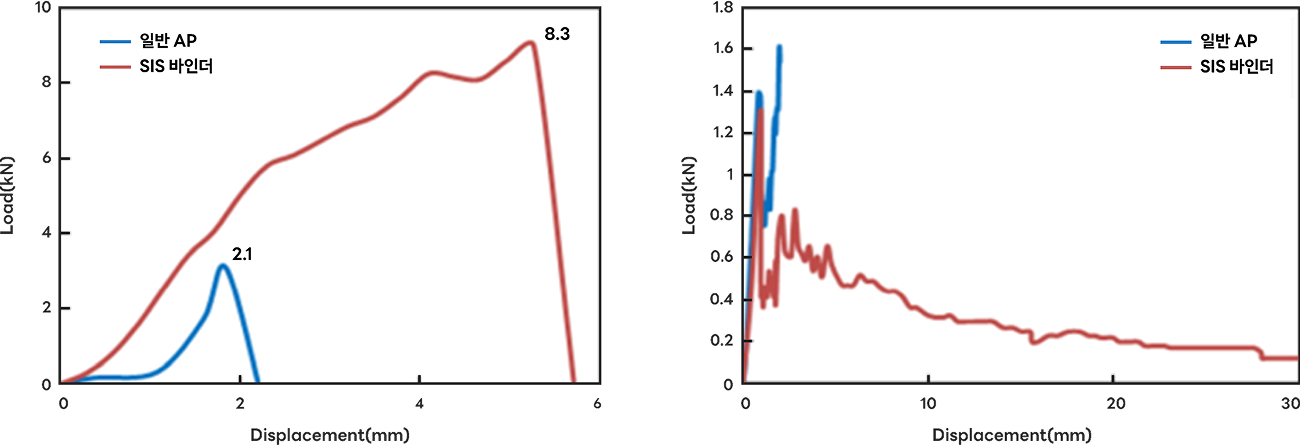

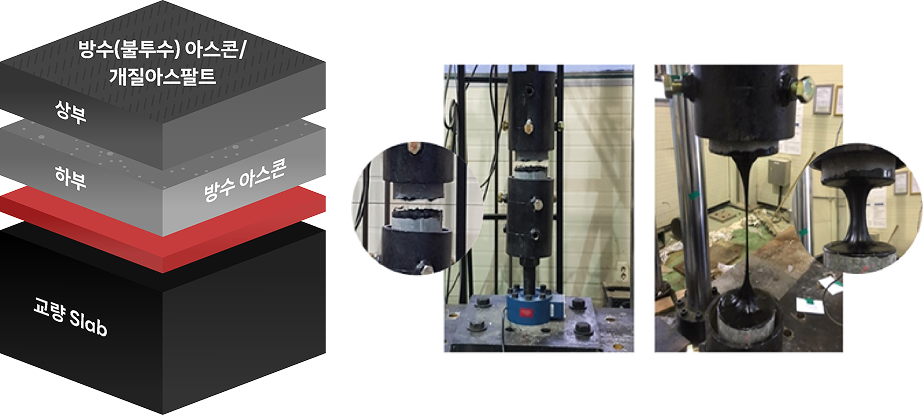

부착강도(하중-변위 시험)
| 저온(-10℃) 최대하중 | 일반 바인더 대비 4배 높음 |
|---|---|
| 상온(25℃) 변형성능 | 일반 바인더 대비 10배 이상 |
| 저온(-20℃) | 개질 바인더 대비 1.7배 우수 |
논문실적
- 불투수성 방수 아스팔트 부착성능 연구 — 한국재난정보학회 2016 우수논문상
- SIS 폴리머 개질 아스팔트 바인더 온도조건 부착 특성 — 대한토목학회 2018 우수논문상
- 국내외 논문 21 편 이상 발표
04
Construction

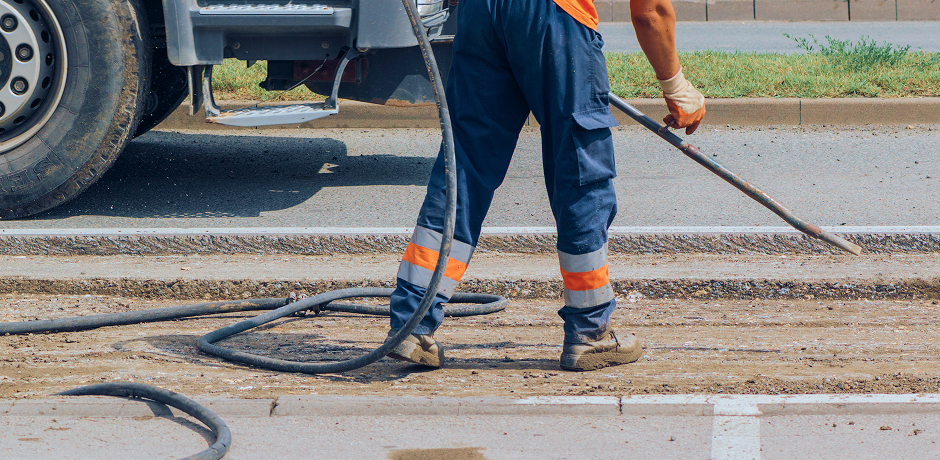

시공성 개선
- 방수층 시공 및 양생 미흡으로 인한 교면포장 파손원인 최소화
- 전체 작업시간의 20% 단축
- 시공능력(일일 포설량) 향상 *일반 방수공법 대비 2배 수준
생산공정
05
Project References
창사 이래 지케이테크는 홍천·정선·강릉 국토관리사무소 및 한국도로공사 전국 본부에 GMA 개질아스팔트를 지속적으로 납품하고 있습니다.
대표 시공 실적
전라남도 이순신대교 외 해상교량 4건, 일반교량 163건에 적용한 이력이 있으며(2013~2020), 창사 이후 한국도로공사 전국 본부에 지속적으로 납품하고 있습니다.

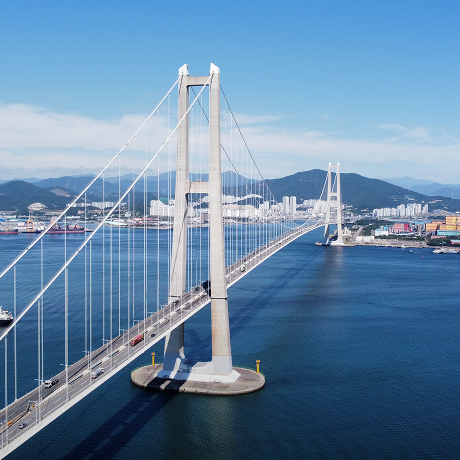

해상교량 4건 적용 실적
주요 납품 실적
| 발주처 | 공사명 / 납품내용 | 연도 |
|---|---|---|
| 전라남도 | 이순신대교 교면포장 시공 (GMA 방수아스팔트) | 2020~2022 |
| 한국도로공사 전북본부 | GMA 방수아스팔트 납품 | 2020~2024 |
| 한국도로공사 대전충남본부 | GMA 방수아스팔트 납품 | 2021~2023 |
| 한국도로공사 수도권본부 | 포장유지보수공사 아스콘(GMA) 구매 | 2022~2024 |
| 한국도로공사 강원본부 | GMA 방수아스팔트 납품 | 2022~2024 |
| 한국도로공사 광주전남본부 | GMA 방수아스팔트 납품 | 2021~2023 |
| 한국도로공사 충북본부 | GMA 방수아스팔트 납품 | 2022~2023 |
| 한국도로공사 남부도로개량사업단 | GMA 방수아스팔트 납품 | 2021~2024 |
| 경상남도 도로관리사업소 | 교면 보수공사 GMA 방수아스콘 | 2023~2024 |
